De geluid installatie

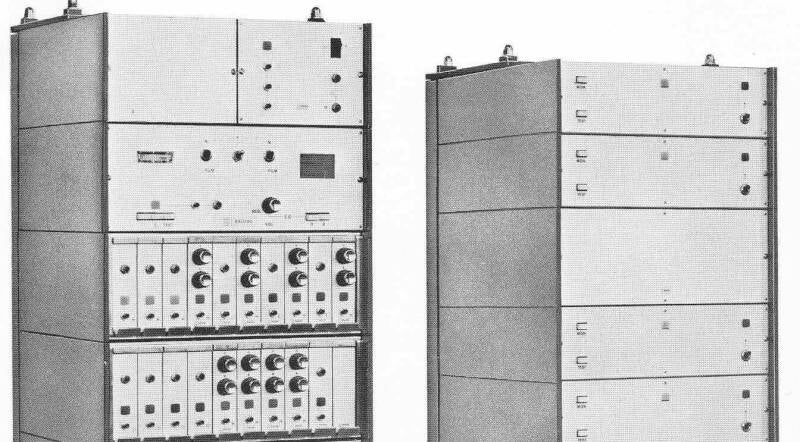

OMA rack

In het begin werd er gebruik gemaakt van Philips bioscoop voor en eind versterkers.
In dit geval van een OMA transistor versie, optisch en 4 kanaals 35mm magnetisch geluid.

Deze maakte gebruik van LDR weerstanden, als die verlicht werden was er geluidsweergave.

Elk kanaal had zijn eigen potentiometer, en zat gemonteerd op een as aangedreven door een motor. Zo kon op afstand (b.v. in de zaal) het geluid worden ingesteld. Door deze constructie was het geluid altijd kraak vrij.

Dolby geluid

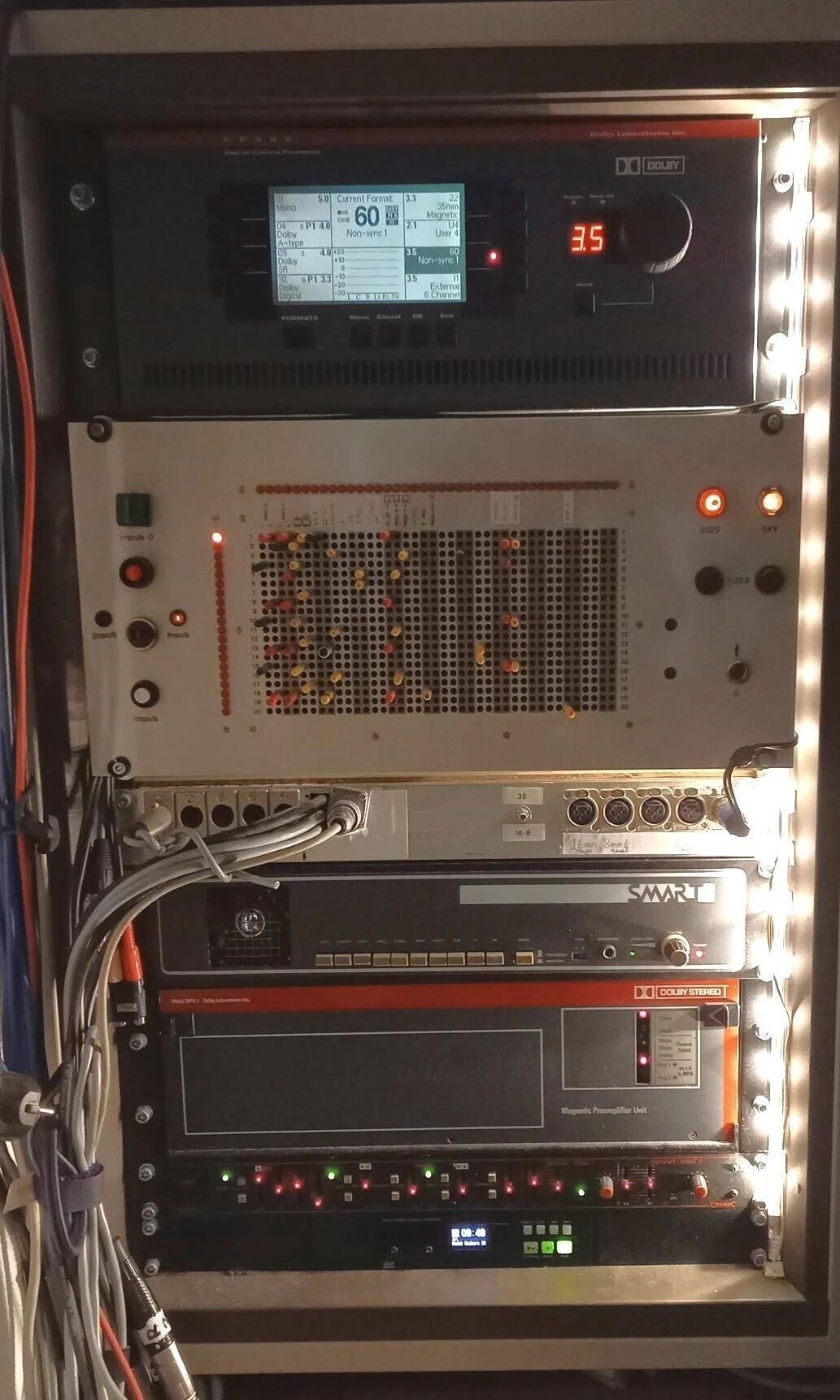

Huidige 19" rack voor Dolby CP 500 - SRD en Dolby MPU 1 magnetic pre-amp met 20 | 40 Matrix, dit type matrix werd in het begin ook bij rock & roll installatie's geleverd.

Het geluid is ingericht voor optisch mono analoog 4,1, SRD, 5,1 en magnetisch 4,1

Links: Focusseren en kadreren op afstand.
Rechts: cat.no. 689 Dolby remote control voor CP 500

Display CP 500

Met de CP 500 was het mogelijk om user programma's aan te maken, je kon daar erg ver in gaan met combinaties.



De omspoeler

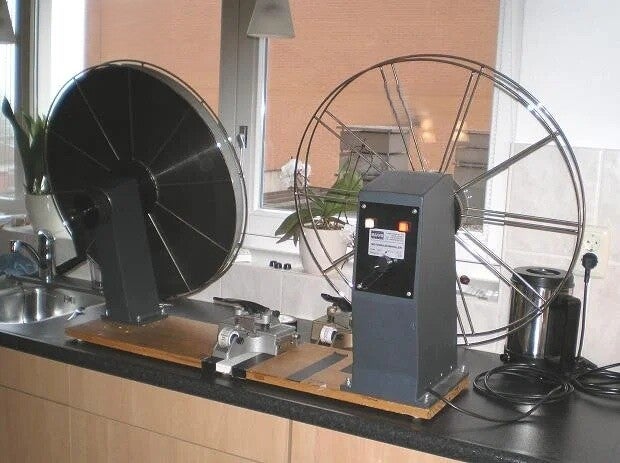

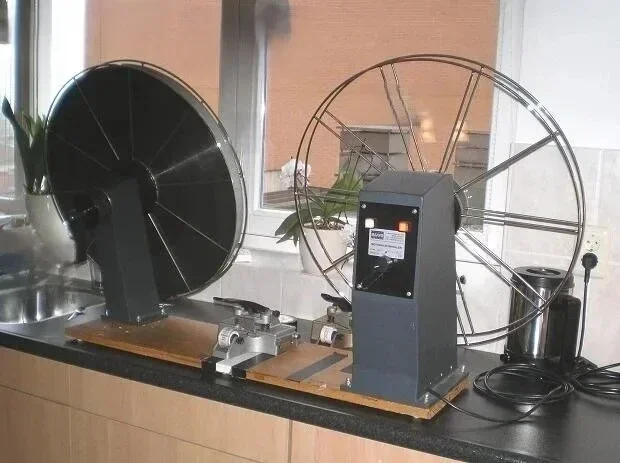

Hasso elektrische omspoeler voor 16 en 35mm.

De 16 en 35mm spoelen passen zonder ombouw probleemloos op de op- en afwikkel as. De omspoeler heeft een elektronische filmbreukbeveiliging, en is traploos regelbaar

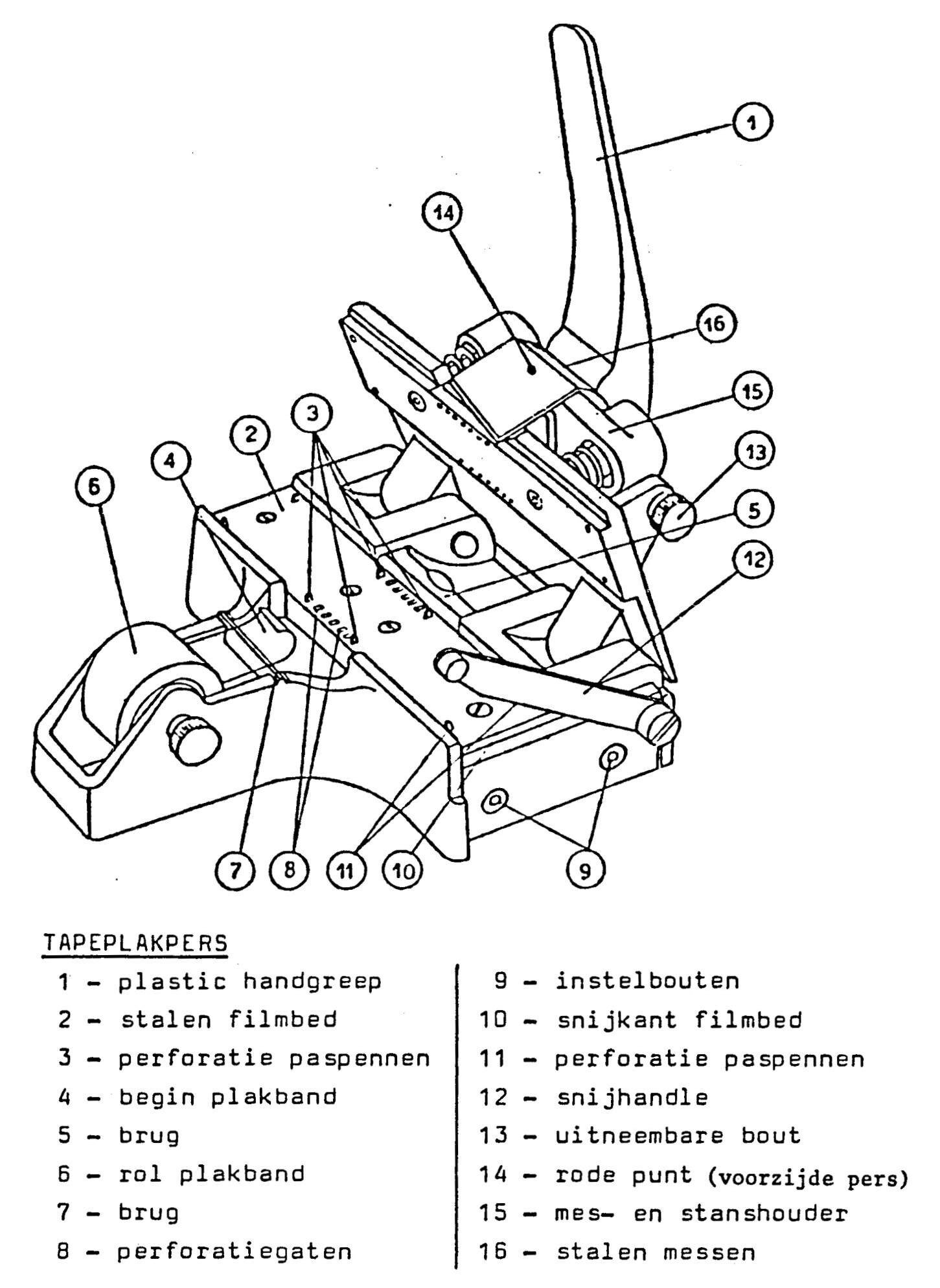

Catozzo 35mm plakpers

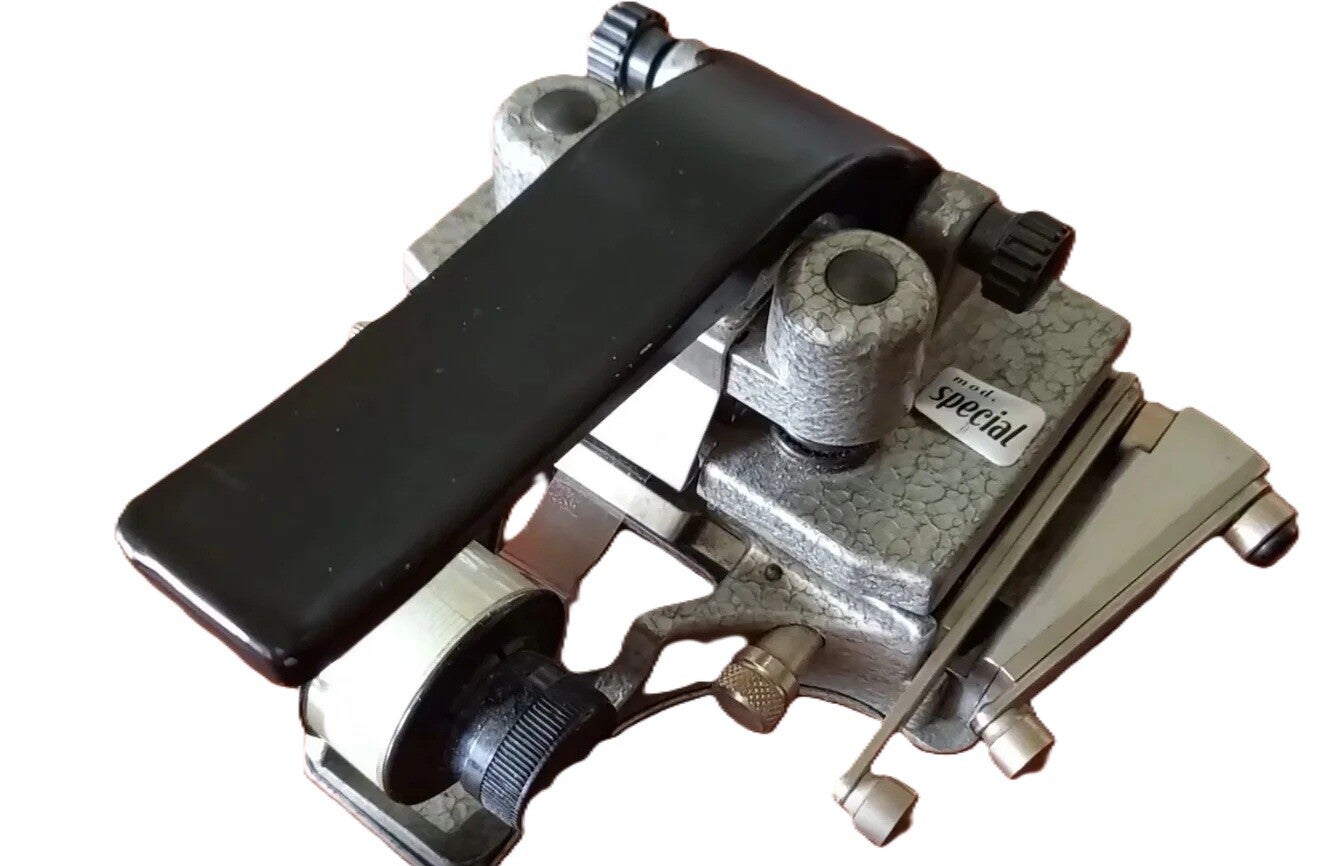

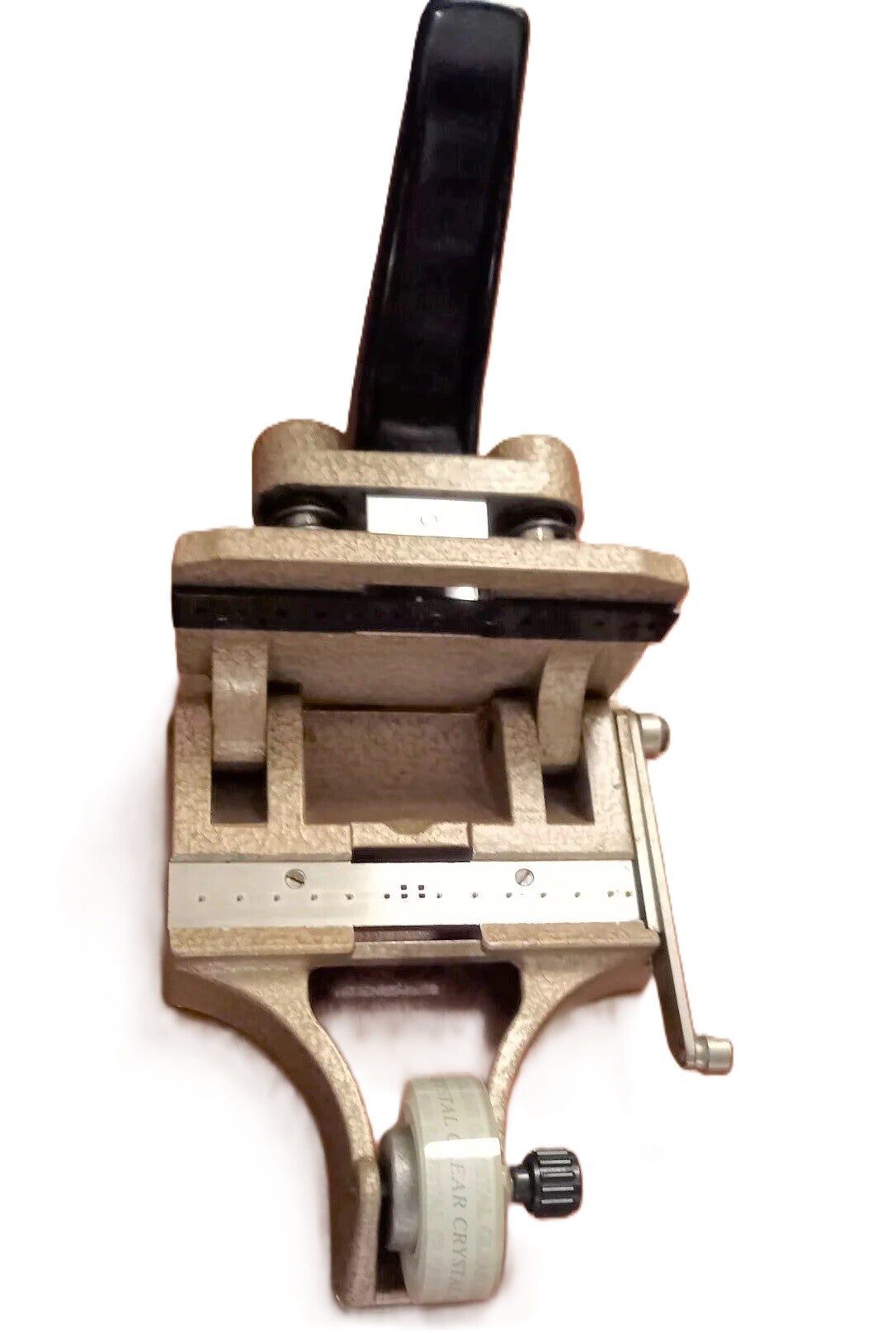

Catozzo 16mm plakpers

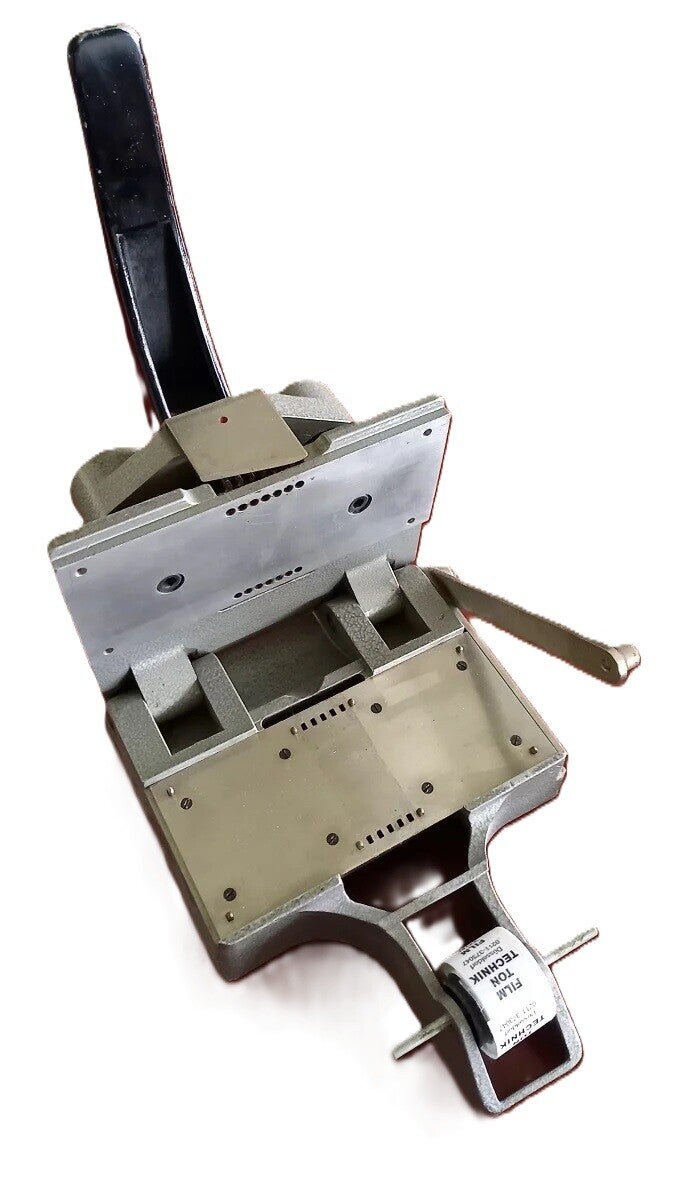

Catozzo 70 mm plakpers


De lichtbron

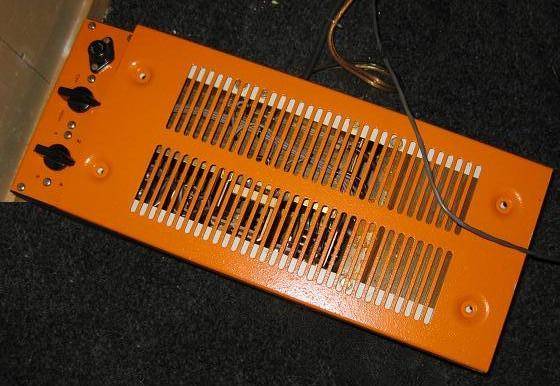

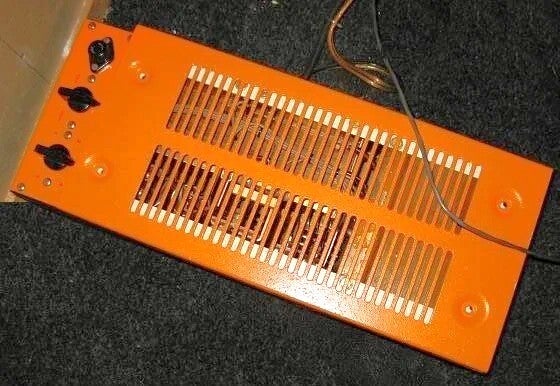

Irem gelijkrichter 30 Ampère

Xenon 500 Watt

xenonlamp en snelle objectief wisseling

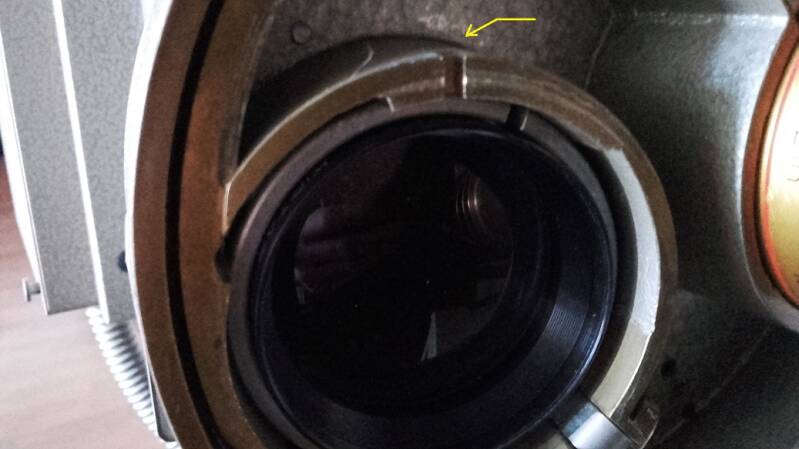

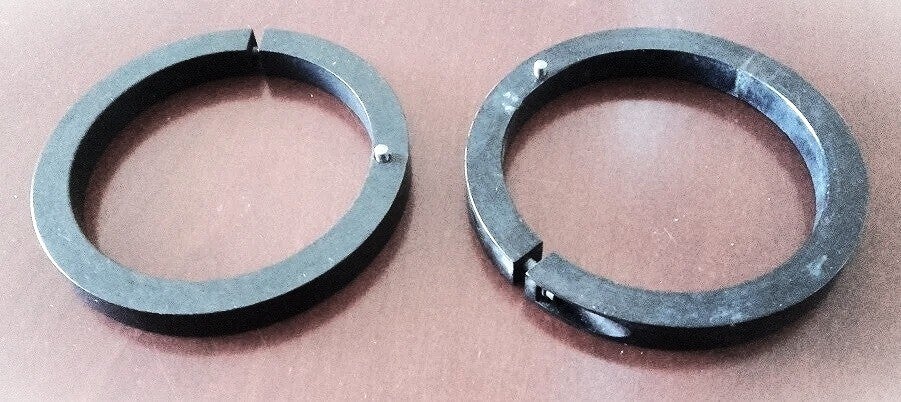

inkeeping waarin nokje pasring valt

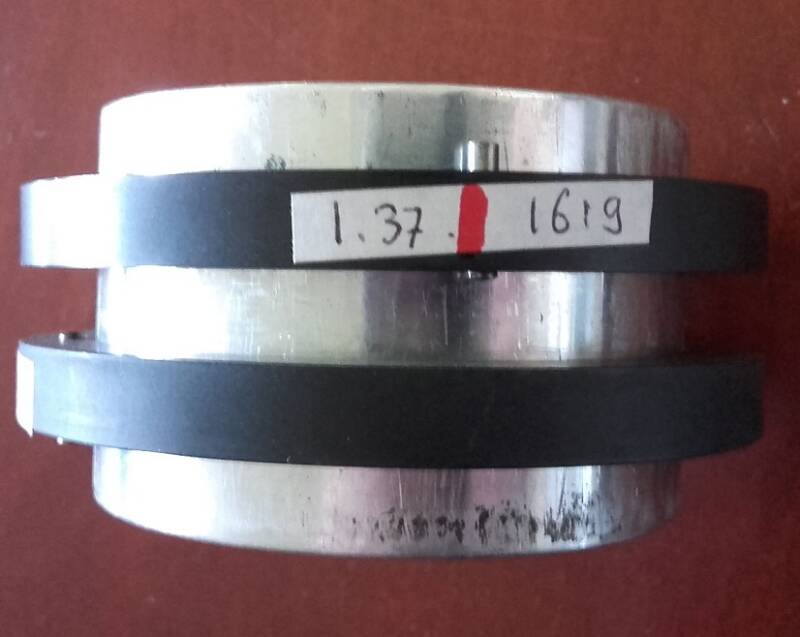

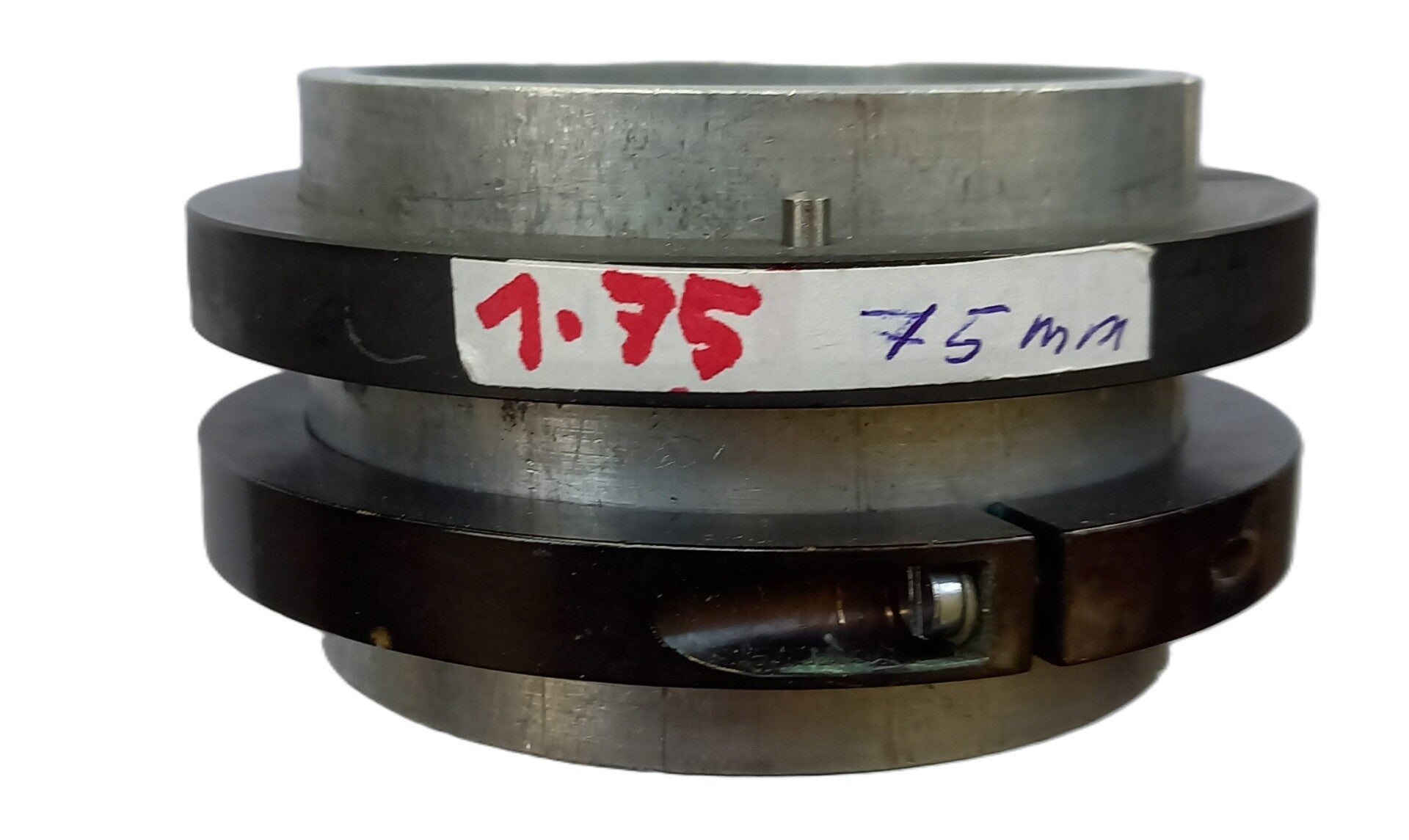

pasring

handig om vooraf focus in te stellen van diverse lenzen



(in het verleden)


CinemaScope projectie, vanwege het ontbreken van een juiste basis objectief, was dit een tijdelijke oplossing met gebruikmaking van een Magnacom en basis objectief. Inmiddels is het juiste basis objectief gevonden voor beide projectoren.

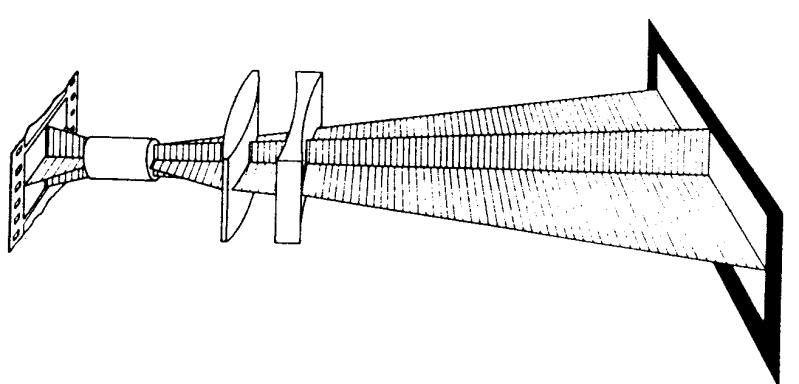

principe van Anarmorphotische projectie (CinemaScope)
